Här presenterar vi visualiseringar och ritningar för systemet. Vilket ger en tydlig bild av systemets design, struktur och funktionalitet.

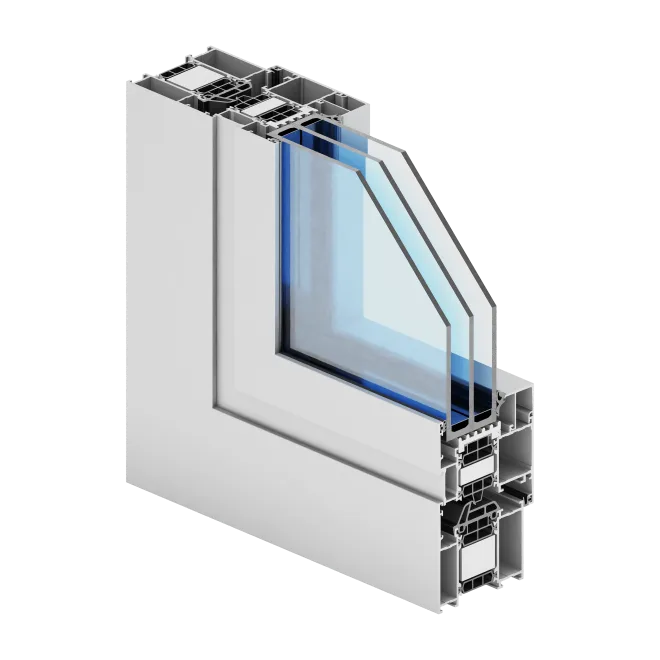

Glasade väggpartier
Utförande i höjd upp till H=3600 mm och obegränsad längd (elementdelning 6600 mm). Interiör eller exteriör produkt som kan designas med sned ovankant, stora glasfält eller spröjsat samt kan även interiört utföras utan vertikala spröjsprofiler med fogade glas SGG Contraflam Structure 60, Pilkington Pyrostop Line EI 60 och AGC Pyrobel 25 Vision Line. Se egen flik för limmade glaspartier
För både interiöra och exteriöra glasade väggpartier kan dörrar i olika utföranden anslutas. Glaspartierna kan erhållas med täthetsprestanda (Lufttäthet klass 4 och Vattentäthet klass 9A):
Interiör dörrar/ dörrpartier utan rökgastäthet.
Observera måttbegränsningarna beroende på utförande.
Enkeldörr: Max rekommenderad dörrbladsstorlek B=1350* och H=2930 mm (*för bredd upp till 1620 mm, kontakta Arkitektsupport för rådgivning).
Enkeldörr Plus (Lufttäthet klass 2 och Vattentäthet klass 4A): Max dörrbladsstorlek B=1350 och H=2500 mm.
Pardörr: Max rekommenderad total dörrbladsstorlek B=2613** och H=2930 mm (**för bredd upp till 2900 mm, kontakta Arkitektsupport för rådgivning). Max dörrbladsbredd aktivt B=1350 mm och passivt dörrblad B=1280 mm. Min dörrbladsbredd: 358 mm.
Pardörr Plus (Lufttäthet klass 2 och Vattentäthet klass 4A): Max total dörrbladsstorlek B=2613 och H=2500 mm. Max dörrbladsbredd aktivt dörrblad B=1350 mm och passivt dörrblad B=1280 mm. Min dörrbladsbredd: 358 mm.
Dörrpartier med enkeldörr eller pardörr (inåt- eller utåtgående) kan utföras obegränsade i bredd och med höjd upp till H=3600 mm, enligt dimensioner ovan för dörrblad.
Dörrar/ dörrpartier med rökgastäthet Sa/S200.
Observera måttbegränsningarna beroende på utförande.
Enkeldörr: Max dörrbladsstorlek B=1350 och H (Sa)=2930 mm/ H (S200)=2250 mm.
Pardörr: Max dörrbladsstorlek total B=2625 och H (Sa)=2930 mm/ H (S200)=2250 mm. Max dörrbladsbredd aktivt eller passivt dörrblad: B=1321 mm. Min dörrbladsbredd: B=358 mm
Dörrparti med enkeldörr: Partidimension upp till B=2694 och H=3140 mm med enkeldörrs dimensioner enligt ovan.
Dörrparti med pardörr: Partidimension upp till B=3491 och H=3140 mm med pardörrs dimensioner enligt ovan.
Trösklar. Dörrarna kan monteras med eller utan tröskel i flera olika utföranden. Se Tröskelalternativ.
Ljudreduktion. Ljudreduktion. Vid krav på ljudreduktion finns varianter av laminerade ljudreduktionsglas bland de godkända glasen.
Glas och fyllningar. Brandkonstruktionerna skall alltid utföras med i byggsystemet godkända brandglas eller fyllningar. Brandglasen kan kombineras med inbrotts- och ljudklassade glas. Även med 2- eller 3-glas för låga U-värde. Max nominell glastjocklek 49 mm.
Klämskydd. Dörrarna kan utrustas med Athmer Fingerschutz klämskydd på gångjärnssida och motsatt gångjärnssida. Det är ett mekaniskt klämskydd som monteras i dörrens bakkant med ett kraftigt tyg som rullas ut/in i en aluminium-profil under konstant fjäderspänning.
Skydd- och säkerhetsanpassning. Dörrarna kan utföras med inbrottsskydd och flera olika varianter på förstärkningsprofiler och varianter med skyddsplåtar.
Övrigt. Beakta att max måtten är villkorade av totalvikt, arean, öppningsfrekvens, m.m. Kontakta Arkitektsupport för mer information.
